大纲:
发布于

直播数据转换为回放格式

系列: Link！Like！-动捕数据-als
章节: (3/3)

根据上篇文章的最终结果分析。

我们要尝试做如下转换：

  1. 初始化分片转换。
  2. 后续分片转换。
  3. m3u8文件的构造。

分片初始化数据

为了达成上述目的，首先需要研究每个分片的初始化数据以及时间戳的处理方式。

  • SegmentStartedAt - 起始微秒时间戳

  • Data-Room - 从直播数据copy过来的 Room (id: "default-xxx", started: timestamp, ended: 0)

  • (后续分片) DataFrames: InstantiateObject 和 UpdateObject

  • CacheEnded - Value = true

  • (初始分片) DataFrames: InstantiateObject 和 UpdateObject

时间戳问题

通过 工具 获取得到的数据是实时的。 一般官方推流时间是，正式直播开始前10分钟推动捕数据。如果在25分通过工具获取到的动捕数据，那么时间戳也只能按照25分钟来处理。

然后 初始化分片 中：

SegmentStartedAt、Data-Room、CacheEnded、DataFrames 的时间戳都是一致的。

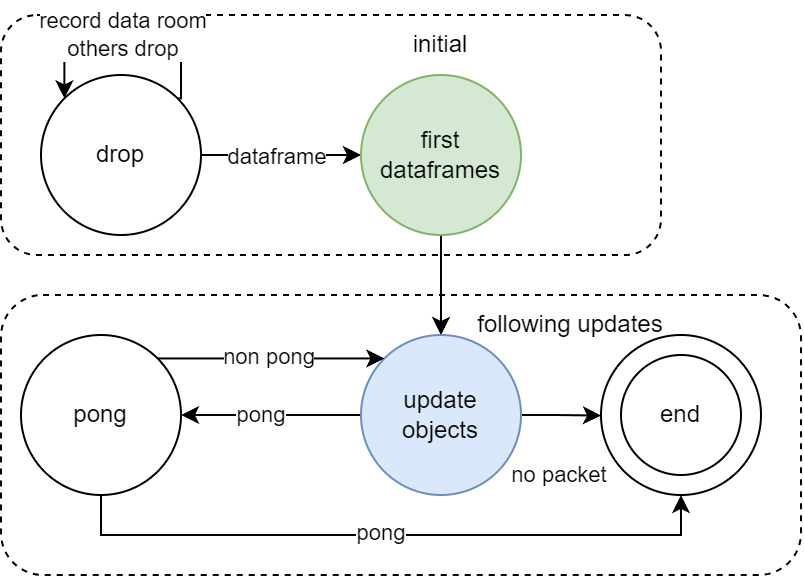

所以转换步骤如下：

  1. 将直播数据协商至DataFrames(InstantiateObject|UpdateObject) 阶段的时间戳作为初始化时间戳，记为 initTimestamp。
  2. 创建 SegmentStartedAt，时间戳为 initTimestamp，值为 initTimestamp。
  3. 拷贝 Data-Room，时间戳为 initTimestamp。
  4. 创建 CacheEnded，时间戳为 initTimestamp，值为 true。
  5. 创建 DataFrames(InstantiateObject|UpdateObject)，时间戳为 initTimestamp。
  • 第一个Frames 拷贝 Data-Room
  • 后续Frames 从直播中的Frames进行拷贝
    • InstantiateObject: Owner ID 变为 sys; Target RoomAll 中的 room_id 需要进行填充
    • UpdateObject: Target RoomAll 中的 room_id 需要进行填充
  1. 拷贝后续UpdateObject包，时间戳为直播数据记录的时间戳。
  • UpdateObject: Target RoomAll 中的 room_id 需要进行填充
  1. 忽略直播数据中的Pong包

后续分片：

注意第四步与第五步的步骤顺序不能替换

  1. 我们需要计算离 上一个分片 lastInitTimestamp + 10秒 最近(≥)的UpdateObject的时间戳作为当前分片的初始化时间戳，记为 currentInitTimestamp。
  2. 创建 SegmentStartedAt，时间戳为 lastInitTimestamp + 10秒，值为 lastInitTimestamp + 10秒。
  3. 拷贝 Data-Room，时间戳为 currentInitTimestamp。
  4. 拷贝初始化分片的 DataFrames(InstantiateObject|UpdateObject)，时间戳为 currentInitTimestamp。
  • 注意时间戳为 currentInitTimestamp
  • 去除Data-Room DataFrame
  • InstantiateObject: Target 变为 CurrentPlayer
  • UpdateObject: Target 变为 CurrentPlayer
  1. 创建 CacheEnded，时间戳为 currentInitTimestamp，值为 true。
  2. 拷贝后续UpdateObject包，时间戳为直播数据记录的时间戳。
  • UpdateObject: Target RoomAll 中的 room_id 需要进行填充
  • 初始化数据后的第一个 UpdateObject DataFrames的时间戳就就是 currentInitTimestamp。
  1. 忽略直播数据中的Pong包
  2. 忽略DestroyObject数据
  3. 重复此操作

m3u8文件的构造


#EXTM3U8
#EXT-X-VERSION:3
#EXT-X-PLAYLIST-TYPE:VOD
#EXT-X-MEDIA-SEQUENCE:0
#EXT-X-TARGETDURATION:10
#EXTINF:10.000,
...000.ts
#EXTINF:10.000,
...000.ts
...
...
##EXTINF:结尾时间,
...结束分片.ts
#EXT-X-ENDLIST

其它问题

关于时间戳记录其实是闪光藤岛慈大佬告诉我需要添加的。具体commit为 3a1f9416。

由于直播获取数据的开发的时间比此commit要早，所以之前有几次的动捕数据是没有时间戳的。复原起来需要更多的时间。
